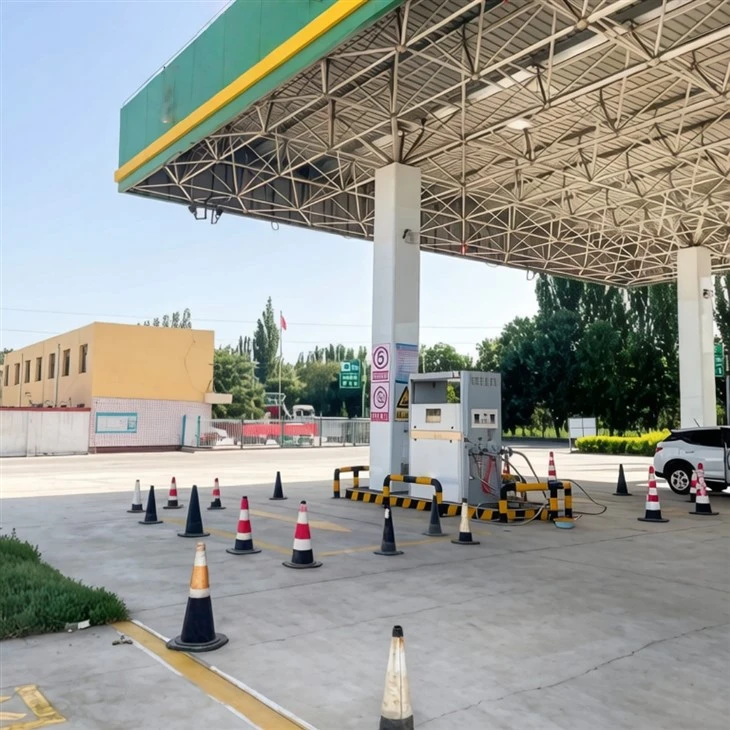

LNG yoqilg'i quyish stantsiyasi

Qingdao Lenado Intelligent Equipment Co., Ltd. Xitoyda yoqilg'i quyish stantsiyasining eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Professional ishlab chiqarish jamoasi bilan biz ko'pchilik mijozlarimizning ehtiyojlarini qondira olamiz. Fabrikamızdan ulgurji sotiladigan lng yoqilg'i quyish stantsiyasiga xush kelibsiz.

LNG yonilgʻi quyish shoxobchasi — avtobus bazalari, logistika markazlari va ogʻir yuk mashinalari terminallari-ga talab yuqori boʻlgan ilovalar uchun maxsus moʻljallangan, standart oʻrnatilgan skid{0}}oʻrnatilgan LNG tarqatish tizimi. Ikkita{4}}nasos konfiguratsiyasiga, bir vaqtning o‘zida ikkilik{5}}ko‘krakni tarqatish imkoniyatiga ega bo‘lgan ushbu stansiya tijorat floti operatsiyalari uchun ajoyib to‘ldirish tezligi va operatsion ishonchliligini ta’minlaydi.

Ilg'or PLC + o'zgaruvchan chastotani boshqarish texnologiyasi bilan qurilgan tizim to'liq avtomatik qarovsiz rejimda ishlaydi, bu esa barqaror va xavfsiz operatsiyalarni ta'minlagan holda mehnat xarajatlarini sezilarli darajada kamaytiradi. Tashqarida{2}}baholangan, ob-havoga chidamli korpus dizayni uni turli xil muhit sharoitlarida 24/7 ishlash uchun ideal qiladi.

✓ Ikkita-nasosning ortiqcha dizayni

Ikki mustaqil kriogen nasoslar bir vaqtning o'zida yoki zaxira sifatida ishlaydi

Ikkita tarqatuvchi nozullar bir vaqtning o'zida avtomobilga yonilg'i quyish imkonini beradi

Agar bitta nasos texnik xizmat ko'rsatishni talab qilsa, ikkinchisi 50% quvvat bilan ishlashni davom ettiradi

✓ Yuqori{0}}Toʻldirish tezligi

Maksimal oqim tezligi 680-700 L/min (ikkita nozul birlashtirilgan)

Avtobuslar va og'ir yuk mashinalari uchun tez aylanish vaqti

Stansiyadagi avtomashinalarning ishlamay qolish vaqtini kamaytiradi

✓ Energiya-Samarali ishlash

O'zgaruvchan chastotali haydovchi (VFD) texnologiyasi nasos tezligini talabga qarab sozlaydi

Ruxsat etilgan tezlikda ishlaydigan tizimlarga nisbatan energiya sarfini 20-30% ga kamaytiradi

Operatsion xarajatlarni kamaytirish va uskunaning ishlash muddatini uzaytirish

✓ Premium kriogen nasos variantlari

Amerika ACD nasoslari (sanoat-etakchi ishonchliligi)

Fransuz Cryostar nasoslari (ilg'or Evropa texnologiyasi)

Yuqori sifatli-maishiy nasoslar (xarajat-samarali alternativ)

Barcha nasoslar -162 daraja LNG xizmati uchun mo'ljallangan

✓ To'liq avtomatlashtirilgan boshqaruv

PLC{0}}asosidagi aqlli boshqaruv tizimi

Haqiqiy{0}}bosim, harorat, oqim tezligi va suyuqlik darajasini kuzatish

Avtomatik nosozliklarni aniqlash va signalizatsiya

Masofadan nazorat qilish imkoniyati (ixtiyoriy)

Oson ishlash uchun{0}}ekran HMI-ni bosing

✓ To'liq xavfsizlik tizimlari

Favqulodda o'chirish (ESD) tizimi

Avtomatik shamollatish bilan gazni aniqlash sensorlari

Haddan tashqari bosimdan himoya qilish

Yong'inni o'chirish tizimining interfeysi

Portlashdan himoyalangan{0}}elektrik komponentlar

1. Kriogen suv osti nasoslari (2 dona)

Optimal sovutish uchun to'g'ridan-to'g'ri LNGga botiriladi

Yuqori samaradorlik uchun ko'p bosqichli markazdan qochma dizayn

Kam NPSH talablari

Ixtiyoriy brendlar: ACD (AQSh), Cryostar (Fransiya) yoki sertifikatlangan mahalliy ishlab chiqaruvchilar

2. Harorat-Bug‘latgichni oshirish (300 Nm³/soat)

Atmosfera havosi{0}}isitish dizayni (tashqi quvvat talab qilinmaydi)

Stansiyani tozalash va EAG tizimlari uchun LNGni tabiiy gazga aylantiradi

Yuqori -samarador qanotli quvurli issiqlik almashtirgich

Sovuq energiya isrofgarchiligini oldini oladi

3. EAG (Favqulodda havo gazi) bug'latgich (150 Nm³/soat)

Favqulodda bosimni tushirish uchun xavfsizlik tizimining komponenti

Favqulodda o'chirish vaqtida LNGni tezda bug'laydi

Xavfsiz bosimni bartaraf etishni ta'minlaydi

Atrof-muhit havosini isitish

4. Integratsiyalashgan boshqaruv tizimi

Sanoat{0}}darajali PLC kontrolleri

7 dyuymli yoki undan kattaroq rangli sensorli ekranli HMI

Ikkala nasos uchun o'zgaruvchan chastotali drayvlar

Avtomatik ketma-ketlikni boshqarish

Ma'lumotlarni ro'yxatga olish va tarixiy tendentsiyalarni tahlil qilish

Masofaviy aloqa interfeysi (Modbus TCP/IP, ixtiyoriy 4G)

5. Kriogen quvurlar va klapanlar

Zanglamaydigan po'latdan 304/316L konstruktsiyasi

Vakuum{0}}izolyatsiya qilingan quvurlar (ixtiyoriy)

Kriogenli{0}}kriogen ball vanalar va nazorat klapanlari

Favqulodda o'chirish klapanlari

6. Xavfsizlik va monitoring tizimlari

LNG oqish detektorlari

Yonuvchan gaz detektorlari

Olov detektorlari (ixtiyoriy)

Favqulodda to'xtatish tugmalari

Avtomatik yong'inni o'chirish interfeysi

Yildirimdan himoya qilish tizimi

LNG saqlash tanki

↓

Kriogen suv osti nasoslari (ikkita)

↓

Oqim o'lchagichlar va nazorat klapanlari

↓

LNG dispenserlari (ikkita nozul)

↓

Avtomobilning bort silindrlari

Saqlash: LNG tashqi vakuum{0}}izolyatsiyalangan saqlash idishida taxminan -162 daraja va past bosimda (0,3-0,8 MPa) saqlanadi.

Nasos: Suv ostidagi kriogen nasoslar saqlash tankidan LNGni tortib oladi va uni tarqatish bosimiga (0,8-1,2 MPa) bosim o'tkazadi.

O'lchash va nazorat qilish: Yuqori{0}}aniqlikdagi kriogen oqim o'lchagichlari ajratilgan aniq hajmni o'lchaydi, PLC tizimi esa nasos tezligini VFD orqali boshqaradi.

Tarqatish: LNG izolyatsiyalangan shlanglar orqali tarqatuvchi nozullarga oqib o'tadi, bu erda operatorlar avtomobil idishlariga ulanadi.

Bug‘lanish: Harorat-ortib borayotgan bug‘lashtirgich LNGning bir qismini isitish uchun muhit havosi issiqligidan foydalanadi, bu esa rezervuardagi bosimni boshqarish uchun-qaynayotgan gazni beradi.

Xavfsizlik: EAG bug'latgichi favqulodda bosimni pasaytirish bilan shug'ullanadi, atmosfera chiqishidan oldin LNGni xavfsiz gazga aylantiradi.
