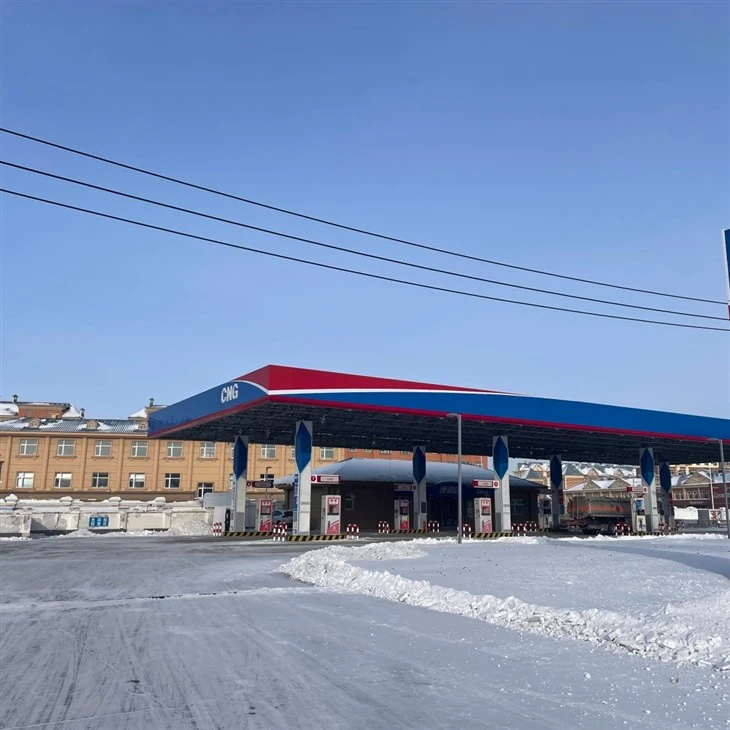

H1: Tabiiy gazni zaryadlash stansiyalari|Quvur liniyasi va quyi stansiya-CNG kompressorlari
SEO metadata
Meta sarlavhasi
Tabiiy gaz zaryadlash stansiyalari|Yuqori-O‘tkazuvchanlik CNG kompressorlari
Meta tavsifi
Quvur quvurlari-moslashuvchan tabiiy gaz zaryadlash stansiyalari, neft-bepul gidravlik siqish. 1200-4500 Nm³/soat, PLC avtomatlashtirilgan, ATEX sertifikati. Avtoparklar va avtomagistral stantsiyalari uchun ideal.
Asosiy qiymat taklifi
✅ Quvur liniyasi-Moslashuvchan kirish bosimi | ✅ Yog '-Bepul gidravlik haydovchi | ✅ Ikkilik-tizim ortiqcha | ✅ To'liq avtomatlashtirilgan PLC boshqaruvi | ✅ ATEX/CE sertifikatlangan xavfsizlik
Mahsulotga umumiy nuqtai
Bizningtabiiy gazni zaryadlash stansiyalaritijorat parklari omborlari, magistral yoʻllarga xizmat koʻrsatish hududlari va sanoat gaz markazlari uchun moʻljallangan yuqori-oʻtkazuvchanlik, ishonchli CNG siqish yechimlarini taqdim eting. Gidravlik pistonli texnologiya bilan ishlab chiqilgan bu kompressorlar quvur gazini (0,8–4,0 MPa) yoki tirkama bilan ta’minlangan{4}}CNGni (3–20 MPa) tashqi bosim regulyatorlarisiz muammosiz qabul qiladi.
O'rnatilgan skidka{0}}o'rnatilgan dizayn ikki bosqichli siqish, suv{2}}aylanuvchi havo sovutish va Siemens PLC avtomatizatsiyasini ixcham hajmda birlashtiradi. Yog 'moylash-bo'lmagan, gaz ifloslanishi yo'q va o'rnatilgan quvvatning ~75% da haqiqiy quvvat sarfi bilan bizningtabiiy gazni zaryadlash stansiyalari24/7 qarovsiz ishlashni ta'minlagan holda operatsion xarajatlarni kamaytirish. Ham standart quvur liniyasi{3}}ta’minlanadigan stansiyalar, ham modulli quyi stansiyalar-ko‘paytirish uchun ideal.
Asosiy afzalliklari
1. Kirish bosimiga moslashtirilgan dizayn
Shlangi qo'zg'aysan tsilindrlari keng kirish bosimi oralig'ini (quvurlar uchun 0,8-4,0 MPa, tirkamalar uchun 3-20 MPa) qabul qiladi. Hech qanday tashqi stabilizator yoki bosimni pasaytiruvchi valflar- talab qilinmaydi, bu esa dastlabki CAPEXni pasaytiradi va stansiya tartibini soddalashtiradi.
2. Depressurizatsiyasiz darhol ishga tushirish
Ishga tushirishdan oldin silindr bosimini chiqarishi kerak bo'lgan an'anaviy mexanik kompressorlardan farqli o'laroq, bizning gidravlik tizimimiz vosita momentini siqish kameralaridan ajratib turadi. Jihoz bir zumda to'liq bosimda ishga tushadi, bu gaz chiqindilarini yo'q qiladi va kompressorning aylanishini 20% gacha kamaytiradi.
3. Yog '-Bepul siqilish va nol ifloslanish
Gaz va gidravlik kameralar ko'p bosqichli muhrlanish (Parker/SKF/Simrit) bilan jismonan ajratilgan. Muhrning degradatsiyasida ham neft gaz oqimiga kira olmaydi. Gazning tozaligi 0 ppm yog 'miqdoriga yaqin bo'lib, dispenserlar, avtomobil quvurlari va dvigatellarni uglerod birikmasidan himoya qiladi.
4. Ikkilik-tizimning ortiqchaligi va kam TCO
Standart konfiguratsiyalarda ikkita mustaqil siqish tizimi mavjud. Ularning har biri 50% quvvat bilan ishlashi yoki eng yuqori talab uchun bir vaqtning o'zida ishlashi mumkin. Shaftning haqiqiy quvvati oʻrnatilgan quvvatning oʻrtacha ~75% ni tashkil qiladi (masalan, 2500 Nm³/soat uchun 2×45kVt), bu sanoatda yetakchi energiya samaradorligini-ta’minlaydi.
5. To'liq avtomatlashtirilgan va qarovsiz ishlash
7 dyuymli HMI sensorli displeyli Siemens PLC boshqaruvi avtomatik ishga tushirish, bosim ketma-ketligi, kaskadli xotira almashinuvi va nosozlik diagnostikasini boshqaradi. TCP/IP yoki 4G/5G orqali masofadan nazorat qilish prognozli texnik xizmat ko‘rsatish imkonini beradi, qo‘lda aralashuv va ishlamay qolish vaqtini kamaytiradi.
Texnik spetsifikatsiyalar
|
Parametr |
Standart spetsifikatsiya |
|
Modellar seriyasi |
TYCZ-S / TYCB seriyasi (sozlanishi mumkin) |
|
Siqilgan vosita |
Tabiiy gaz (GB18047-2000 bilan mos keladi) |
|
O'rtacha oqim tezligi |
1200 – 4500 Nm³/soat (sozlanishi mumkin) |
|
Kirish bosimi diapazoni |
Quvur liniyasi: 0,8–4,0 MPa / Treyler: 3–20 MPa |
|
Maksimal chiqish bosimi |
25 MPa dan kam yoki unga teng (250 bar) |
|
Siqish bosqichlari |
2–4 bosqich (kirish bosimiga bog'liq) |
|
Haydash usuli |
Gidravlik piston |
|
Soqol rejimi |
Neft-Bepul (Gaz kamerasi) |
|
Gaz tarkibidagi neft tarkibi |
<0.1 ppm (Post-compression) |
|
Asosiy dvigatel kuchi |
2×30 kVt dan 2×110 kVtgacha (har bir konfiguratsiya uchun) |
|
Umumiy quvvat iste'moli |
98 kVt dan kam yoki unga teng (2500 Nm³/soat model uchun) |
|
Dvigatel tezligi |
1480 rpm/min |
|
Sovutish usuli |
Suv-aylanuvchi havo sovutish |
|
Sovutish vositasi |
Etilen glikol antifriz / yopiq pastadir |
|
Boshqarish tizimi |
Siemens PLC + Smart700 HMI + Yumshoq starter |
|
Portlash-Davolash darajasi |
ExdeIIBT3 / ExdIIBT4 / ATEX sertifikatlangan |
|
Nominal kuchlanish |
AC 380V–400V / 50Hz (60Hz ixtiyoriy) |
|
Shovqin darajasi |
1 metrda 75 dB(A) dan kam yoki unga teng (Sub-stansiya/MRU) |
|
Umumiy o'lchamlar |
4200×2300×2600 mm (Skid) / 20ft konteyner |
|
Uskunaning og'irligi |
~6,5 – 8,5 tonna (har bir konfiguratsiya uchun) |
|
Ishlash harorati |
-40 darajadan +55 darajagacha |
Konfiguratsiyaning diqqatga sazovor joylari
Yadro siqish va gidravlik tizim
Siqish tsilindrlari: DRY1000 seriyali gidravlik pistonli juftlik-kuchli dizayn
Shlangi nasoslar: Hengyuan Hydraulics 32 MPa / 1480 rpm / min
Sobiq{{0}O'tkazuvchi motorlar: Shandong Zotye 45kVt–110kVt (dIIBT4 / ATEX)
Yumshoq startlar: RF-45/37K, tarmoqqa qulay ishga tushirish uchun
Boshqarish va avtomatlashtirish
PLC Controller: Siemens S7-200Smart / CP1H-XA40D Series
HMI sensorli ekrani: Siemens Smart700 7" True-Rangli LCD
Aloqa: MODBUS RTU (RS485), TCP/IP, DRNET masofaviy monitoring
Dasturiy ta'minot: umr bo'yi bepul yangilanishlar, 100 million tsiklgacha xatoliklarni qayd etish
Xavfsizlik va monitoring
Gaz detektorlari: ESD100 Yonuvchan gaz problari (15% LEL fan ishga tushirish / 25% LEL avtomatik o'chirish)
Bosim/harorat sensorlari: 0–40 MPa transmitterlar, yog 'darajasi/harorat monitoringi
ESD interfeysi: stansiyani keng boshqarish-bilan mos keladigan tashqi favqulodda toʻxtatish
Xavfsizlik klapanlari: A21F-320C qo'lda aylanib o'tish bilan yuqori bosimni bartaraf qilish
Muhrlash va filtrlash (premium brendlar)
O-uzuklar: Parker Fluorine Rubber (AQSh)
Piston va rod qistirmalari: SKF DR1000-QH/QG (Avstriya) / Parker DR1000-YG (AQSh)
Yog 'muhrlari: Simrit DR1000-YH (Germaniya)
Kirish gaz filtri: 50 mkm nozik zarrachalar va namlikni olib tashlash
Qaytish yog 'filtri: metall zarralarini ushlash uchun 10 mkm magnit filtr
Xavfsizlik va muvofiqlik
Portlashdan himoya qilish va sertifikatlash
Elektr korpuslari: ATEX direktivasi 2014/34/EU bo'yicha ExdeIIBT3 / ExdIIBT4
Idoralar belgisi: Evropa Ittifoqi mashinalari va EMC ko'rsatmalariga mos keladi
Bosimli idishlar: GB 150.2-2011 / ISO 9809 / ASME VIII bo'lim 1-bo'lim
Yuqori-Bosim quvurlari: GB/T14976-94 / ASME B31.3 uchun 06Cr19Ni10 zanglamaydigan po'lat
Koʻp qatlamli xavfsizlik mantigʻi-
Gazni aniqlash va shamollatish: 15% LEL da avtomatik egzoz, 25% LEL da to'liq o'chirish
Bosim va harorat blokirovkalari: anormal kirish/chiqish bosimi, yog 'harorati yoki sovutish nosozligida-avtomatik to'xtash
ESD integratsiyasi: muvofiqlashtirilgan elektr quvvati va quvurlarni izolyatsiya qilish uchun stansiya{0}}keng favqulodda signallarni qabul qiladi
Haddan tashqari kuchlanish va haddan tashqari yuklanishdan himoya:-to'lqinlanishdan himoyalovchilar, motorni{1}}o'tishdan himoyalovchilar va silliq yumshoq-start mantig'i
Nolinchi emissiyali sovutish: chiqindi suvsiz{0}}yopiq halqali etilen glikol tizimi
Odatdagi ilovalar

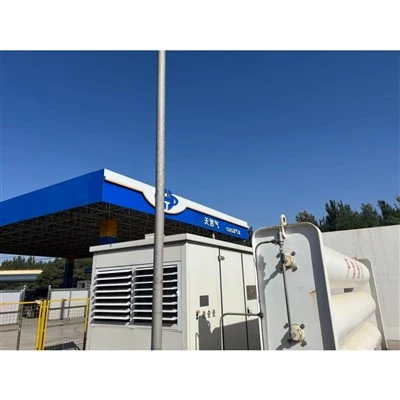

Tijorat floti omborlari
Munitsipal avtobuslar, logistika yuk mashinalari va chiqindilarni yig'ish parklari uchun ideal. Quvurlar{1}}ta’minlanadigan yoki tirkama bilan ta’minlangan tabiiy gazni quvvatlantirish stansiyalari ikki-shlangli dispenserlar (1–20 Nm³/min) va IC karta to‘lov integratsiyasi bilan kechayu-kunduz yoqilg‘i quyishni qo‘llab-quvvatlaydi.
Magistral xizmat ko'rsatish va koridor stantsiyalari
Modulli skid dizayni transport yo'nalishlari bo'ylab tezkor joylashtirish imkonini beradi. Uchta{1}}kaskadli yonilg‘i quyish tirkama gazidan foydalanishni maksimal darajada oshiradi, kompressorning ish vaqtini 40% ga qisqartiradi va elektr energiyasi xarajatlarini kamaytiradi.
Sanoat parki va gaz ta'minoti
Tashqi regulyatorlarsiz quvur liniyasining o'zgaruvchan bosimiga (0,8-4,0 MPa) moslashadi. Yuqori-mavjud ikki{4}}tizim sxemasi ishlab chiqarish, qozonxonalar va-joylardagi avtoparklar uchun uzluksiz gaz yetkazib berishni ta'minlaydi.
Sub{0}stansiyalarni kengaytirish va sunʼiy yoʻldosh markazlari
Mavjud saqlash kaskadlari va dispenserlari bilan birlashadi. Yilni o'rindiq (4,2 m skid yoki 20 fut konteyner) 2,500+ Nm³/soat o'tkazish qobiliyatini saqlab, cheklangan shahar maydonlariga mos keladi.
-Sotish va qoʻllab-quvvatlash
Kafolat qoplamasi
Standart Kafolat: foydalanishga topshirilgandan keyin 12 oy yoki etkazib berishdan keyin 2 oy (qaysi biri birinchi bo'lsa). MRU/konteynerli modellar uchun kengaytirilgan 24 oylik kafolat mavjud.
Qoplash: kompressorlar, PLC tizimlari, gidravlik komponentlar va konstruktiv skidlardagi ishlab chiqarish nuqsonlari.
Istisnolar: Oddiy eskirish buyumlari (muhrlar, filtrlar), noto'g'ri ishlash, fors-major holatlari.
Kiritilgan ehtiyot qismlar to'plami
Har bir birlik zarur ehtiyot qismlar bilan jo'natiladi: solenoid klapanlar, bosim o'tkazgichlari (0–40 MPa), o'chirgichlar, kontaktorlar (GMC-9/GMD-25), o'rni, 30× O-ringlar, nazorat klapanlari va analog kiritish-chiqarish panellari.
Ishga tushirish va o'qitish
-Saytda sozlash: Sertifikatlangan muhandislar oʻrnatish, bosim sinovi va PLC parametrlarini sozlashni nazorat qiladi.
Operator treningi: HMI ishlashi, xavfsizlik protokollari, muntazam texnik xizmat ko'rsatish va muammolarni bartaraf etishni o'z ichiga olgan 3 kunlik dastur.
Hujjatlar: Ingliz tilidagi to'liq P&ID diagrammalari, elektr sxemalari va texnik xizmat ko'rsatish qo'llanmalari.
Masofaviy monitoring va dasturiy ta'minot
24/7 diagnostika: DRNET masofaviy xizmat ko'rsatish platformasi bosim egri chizig'ini, moy harorati va nosozliklar jurnallarini internet orqali kuzatib boradi.
Hayotiy yangilanishlar: PLC mantig'i, HMI interfeysi va aloqa protokollari bepul yangilanadi.
Javob vaqti: 1-soat texnik javob, jiddiy nosozliklar uchun 48 soatlik joyida jo‘natish.
